Generatoranschlusskasten – vom Dach bis zum GW-Projekt
Der Generatoranschlusskasten bündelt die PV-Strings, sichert die DC-Seite ab und schützt die Anlage. Die HISbox® von HIS Technology ist eine modulare elektrische Infrastrukturplattform für Projekte von der Dachanlage bis zum Freiflächen-Solarpark im GW-Bereich.
Die HISbox® – für jede Anlagenklasse
Jede PV-Anlage stellt eigene Anforderungen an ihre elektrische Infrastruktur. Anlagengröße, Wechselrichter-Topologie und länderspezifische Normen bestimmen, welche Lösung für den PV-Generatoranschlusskasten gefragt ist – ob hunderte von Strings in einem Freiflächen-Solarpark oder erhöhte Sicherheitsanforderungen auf industriellen Dächern. Die HISbox® passt sich an – projektspezifisch konfiguriert, wo die Komplexität es erfordert, standardisiert, wo es sinnvoll ist.
HISbox® – PV-Generatoranschlusskasten-Lösungen im Überblick
Die HISbox wird projektspezifisch geplant und gefertigt – abgestimmt auf Anlagengröße, Netzanforderungen und individuelle Projektbedingungen. Engineering, Fertigung und Prüfung erfolgen aus einer Hand, normkonform nach IEC 61439 und weiteren geltenden Standards.
DC Combiner Box – Die DC Combiner Box führt mehrere PV-Strings zusammen und übernimmt die DC-seitige Absicherung – Kernkomponente in DC-seitigen HISbox-Konfigurationen.
DC Combiner Box im DetailAC Combiner Box – Für Großanlagen im MW- und GW-Bereich übernimmt die AC Combiner Box die Zusammenführung auf der Wechselstromseite.
AC Combiner Box im DetailDC Trennschalter – Der DC Trennschalter ermöglicht die lastfreie Trennung einzelner PV-Strings – für sichere Wartung und normkonforme Notfallabschaltung.
DC Trennschalter im DetailDC Überspannungsschutz – Schutz vor Blitzeinschlag und transienten Überspannungsereignissen – integriert als Typ-1- und Typ-2-Ableiter in jeder HISbox.
DC Überspannungsschutz im DetailFeuerwehrschalter – Gesetzlich vorgeschriebene Schnellabschaltung der DC-Spannung – geprüft nach EN 60947-3, kompatibel mit gängigen PV-Sicherheitsanforderungen.
Feuerwehrschalter im Detail
Je nach Anwendungsfall lässt sich die HISbox um Monitoring-Systeme, Arc Fault Detection, Isolationsfehlermesssysteme und projektspezifische Schutzklassen erweitern – von der Dachanlage bis zur Freiflächenanlage im GW-Bereich.
 "Oliver Glenz")
Jede Anlage hat spezifische Anforderungen. In einem persönlichen Gespräch klären wir, welche HISbox-Konfiguration zu Ihrem Projekt passt
Jetzt anfragennachhaltige Energie, die weltweit durch HIS-Lösungen erzeugt wird.
In über 60 Ländern vertrauen auf unsere Expertise und Produkte.
geprägt von Erfahrung, Verantwortung und Innovationskraft.
Engagiert in Entwicklung, Fertigung und Vertrieb an 6 Standorten.
Was ist ein Generatoranschlusskasten?
PV-Module erzeugen Gleichstrom. Dabei liefert jeder String eine eigene Spannung und Stromstärke. Ohne Bündelung und Absicherung müsste jeder String einzeln an den Zentralwechselrichter angeschlossen werden, was technisch aufwendig und mit wachsender Anlagengröße unwirtschaftlich wird. Der PV-Generatoranschlusskasten führt die Strings zusammen, sichert sie ab, schützt und überwacht sie. So entsteht eine skalierbare, normkonforme und wartungsfreundliche DC-Infrastruktur für jede PV-Anlage.
Wofür wird ein Generatoranschlusskasten für Photovoltaik eingesetzt?
Freiflächen-Solarpark: In großen Freiflächen-Solarparks führt die HISbox® DC Combiner hunderte Strings zu zentralen Wechselrichtern. Das String-Monitoring erkennt Unterleistung und Lichtbögen frühzeitig und senkt so das Risiko von Ausfällen, die bei bis zu 4–5 MW pro Zentralwechselrichter einen erheblichen Anlagenteil treffen können.
Gewerbliche und industrielle Dachanlage (C&I): Auf gewerblichen und industriellen Dächern kombiniert der Generatoranschlusskasten für PV-Anlagen Absicherung, Feuerwehrschalter und Monitoring. Der Feuerwehrschalter ist gesetzlich vorgeschrieben, weil PV-Module bei Lichteinfall auch im Brandfall weiter Strom erzeugen und Einsatzkräfte gefährden. Dafür unterstützt die HISbox® drei Abschaltmodi, manuell, automatisch bei Netzausfall und temperaturgesteuert.
Hybridanlagen (PV + Batteriespeicher): In Hybridanlagen hat der Generatoranschlusskasten dieselbe Funktion wie in reinen PV-Anlagen. PV und Batterie interagieren auf Wechselrichter- und AC-Ebene, spezielle Hybridfunktionen sind im Generatoranschlusskasten nicht erforderlich und dieselbe HISbox®-Konfiguration bleibt nutzbar.
Floating PV: Schwimmende Solaranlagen stellen besondere Anforderungen an Feuchtebeständigkeit, Korrosionsschutz und mechanische Belastbarkeit. Die HISbox® lässt sich dafür in Schutzklassen bis IP65 ausführen, ist UV-beständig und von -20 °C bis +55 °C betriebssicher. Der HISkon+® ALU ist für schwimmende PV-Anlagen nach TÜV 2 PfG 2750 zertifiziert.
Normativer Rahmen: Die HISbox® wird nach IEC 61439 / EN 61439-2 gefertigt. Für Lasttrennschalter und Feuerwehrschalter gilt EN 60947-3, für den Netzanschluss in Deutschland VDE-AR-N 4105 / 4110. HIS Technology liefert in über 60 Länder und berücksichtigt länderspezifische Normen im Engineering.
Warum HIS Technology?
Engineering aus einer Hand
Wir planen, fertigen und prüfen in einem Prozess. Jede HISbox® konfigurieren wir projektspezifisch: Spannungsebene, Schutzkomponenten, Kommunikation, Schutzklasse und Gehäusematerial stimmen wir individuell auf das jeweilige Projekt ab. Jede HISbox® verlässt das Werk geprüft und sofort einsatzbereit, mit Schutzklasse bis IP65 und Schlagfestigkeit IK08, UV-beständig und betriebssicher von -20 °C bis +55 °C, bis 4.000 m Höhe über NN.
Internationale Reichweite
60+ Länder. 2.000+ Kunden. 6,5+ GW gelieferte Komponenten pro Jahr – Mit eigenen Niederlassungen in Deutschland, Frankreich, Spanien, der Türkei, Bosnien-Herzegowina, Polen und den Niederlanden beziehen wir länderspezifische Normen und Netzanschlussanforderungen von Anfang an ins Engineering ein.
Skalierbar für jedes Projekt
Die HISbox® Residential deckt 1000 V DC, bis 60 A und 1 bis 12 MPPTs ab und ist mit SMA, Huawei, SolarEdge, Sungrow und Fronius kompatibel. Die HISbox® Utility Scale ist für 1500 V DC und Hochstromkonfigurationen bis 80 A pro String ausgelegt. Die Gehäuse aus GFK oder Polycarbonat eignen sich für den Indoor- und Outdoor-Einsatz und sind normkonform nach IEC 61439 / EN 61439-2.
)
Smart Monitoring in Generatoranschlusskästen

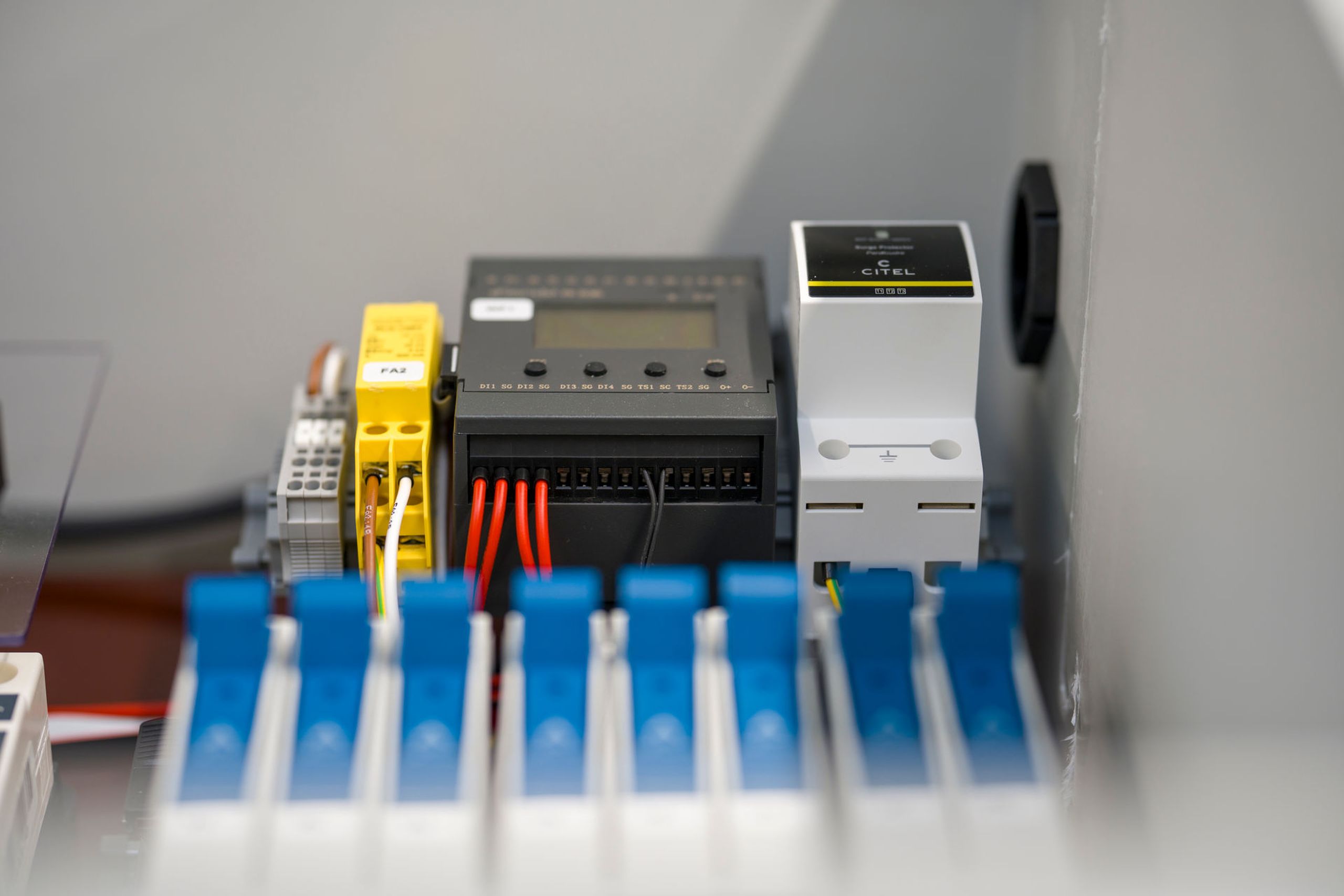

Frühzeitig Probleme erkennen, Erträge optimieren und Wartungskosten senken – intelligente Generatoranschlusskästen (GAKs) entwickeln sich vom einfachen Schutzgerät zur digitalen Schaltzentrale moderner PV-Anlagen. Eine Entwicklung, die das Monitoring von Solarparks grundlegend verändert.
)
Sicherheit zuerst: Generatoranschlusskästen mit Feuerwehrschalter

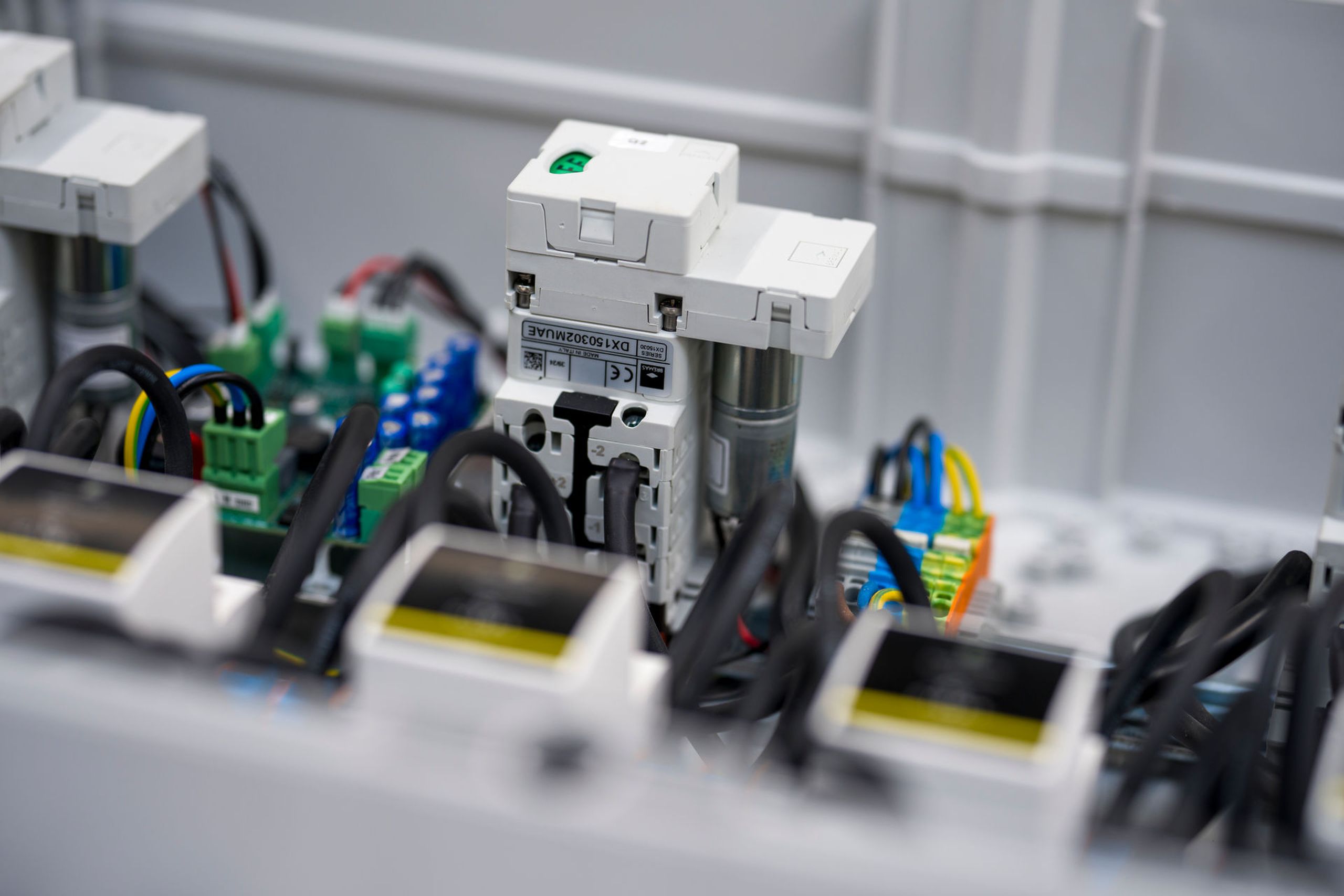

In der Solarbranche steht Sicherheit an erster Stelle – besonders wenn es um den Schutz von Menschenleben geht. Eine oft übersehene, aber entscheidende Komponente dabei ist der Feuerwehrschalter im Generatoranschlusskasten (GAK). Er spielt eine zentrale Rolle beim Schutz von Einsatzkräften und der Sicherung von PV-Anlagen im Notfall.
Jetzt HISbox Lösung anfragen und Ihr Projekt realisieren
Jetzt anfragenHISbox® als Teil der Gesamtlösung
Häufige Fragen zum Generatoranschlusskasten
Bei Zentralwechselrichter-Topologien ist eine DC Combiner Box erforderlich. Bei Strangwechselrichtern entfällt sie, eine AC Combiner Box kann jedoch sinnvoll sein. Als Faustregel gilt, je mehr Strings, desto relevanter ist der PV-Generatoranschlusskasten.
Die HISbox® wird nach IEC 61439 / EN 61439-2 gefertigt. Für Lasttrennschalter und Feuerwehrschalter gilt EN 60947-3, für den Netzanschluss in Deutschland VDE-AR-N 4105 / 4110. Länderspezifische Normen berücksichtigen wir im Engineering.
Die HISbox® wird vollständig projektspezifisch konfiguriert. Dabei sind Spannungsebene, Anzahl der MPPTs und Strings, Schutzkomponenten, Kommunikation, Schutzklasse und Gehäusematerial individuell abgestimmt. Die Konfiguration erfolgt über einen strukturierten Anfrageprozess mit direktem Engineering-Support.
Die HISbox® deckt alle Anlagenklassen ab – vom Generatoranschlusskasten für kleine Photovoltaik-Anlagen mit 1000 V DC über gewerbliche und industrielle Anlagen im kWp- bis MWp-Bereich bis zu Freiflächen-Solarparks im GW-Bereich mit 1500 V DC und Hochstromkonfigurationen bis 80 A pro String.
Die HISbox® ist der Generatoranschlusskasten für PV-Anlagen und sorgt für Bündelung, Absicherung und Schutz. HISkon+® ist ein vorkonfektionierter DC-Kabelbaum, der Module und Generatoranschlusskästen verbindet. Beide Produkte sind als System entwickelt und aufeinander abgestimmt. Das reduziert Installationsaufwand und Schnittstellenrisiken.
Wir liefern in über 60 Länder und haben eigene Niederlassungen in Deutschland, Frankreich, Spanien, der Türkei, Bosnien-Herzegowina, Polen und den Niederlanden. Länderspezifische Normen und Netzanschlussanforderungen berücksichtigen wir im Engineering. Multilingualer Support ist verfügbar.
